您当前的位置:首页 / 产品展示 / 直行程麻豆一区二区三区四区 / ZJHP精小型单座麻豆一区二区三区四区
所属分类： 直行程麻豆一区二区三区四区
浙江麻豆影院在线观看自控阀门科技有限公司专业生产气动单座麻豆一区二区三区四区、ZJHP精小型单座麻豆一区二区三区四区。精小型单座麻豆一区二区三区四区阀体为直通单座无底盖上导向结构，阀芯为柱塞型结构与普通单座阀相比，具有体积小，重量轻，流量大等特点。
产品详情

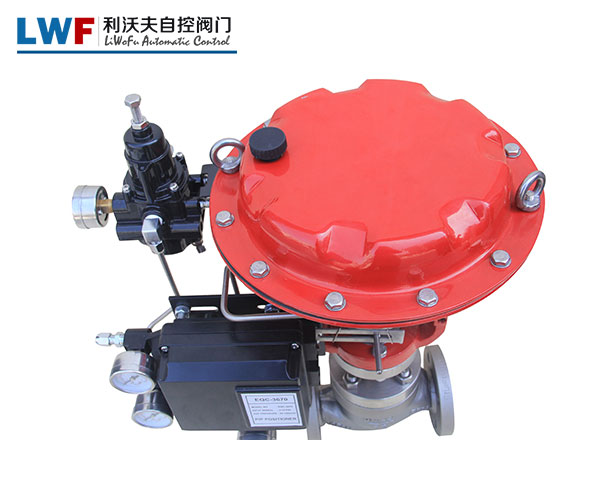

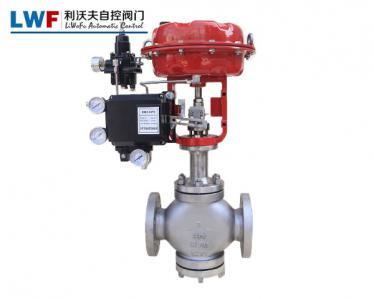

ZJHP精小型单座麻豆一区二区三区四区由气动多弹簧薄膜执行机构和低流阻道通单座调节机构组成。阀体为直通单座无底盖上导向结构，阀芯为柱塞型结构与普通单座阀相比，具有体积小，重量轻，流量大等特点。精小型单座麻豆一区二区三区四区适用于流量大、泄漏量要求严格的场合。
1、ZJHP精小型单座麻豆一区二区三区四区是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的（0-10mA •DC或4-20mA •DC）电流信号，由调节器将压缩空气，转换成相对应的气源压力信号输入输出，（可实现分程控制段幅信号），从而改变阀门开度位移，达到对流体介质的工艺参数Jing确调节控制。
2、ZJHP精小型单座麻豆一区二区三区四区按作用模式可分；
正作用：气闭式-常开型（当信号压力增大时阀位向下位移），
反作用：气开式-常闭型（当信号压力增大时阀位向上位移），
3、ZJHP精小型单座麻豆一区二区三区四区为直通单座铸造球形阀，单座柱塞型阀芯，特别适用于允许泄漏小且阀前阀后压差不大的工作场合。
5、通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性：等百分比（对数）性、直线性、快开特性。
6、根据使用工况要求，阀芯可设计制作成；软质密封结构（适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质）。
ZJHP精小型单座麻豆一区二区三区四区广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||
阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 17.6 | 275 | 440 | 690 | |
百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
执行机构 | 型号 | ZMX-2 | ZMX-3 | ZMX-4 | ZMX-5 | |||||||||||
很好面积cm2 | 280 | 400 | 630 | 1000 | ||||||||||||
行程mm | 10 | 16 | 25 | 40 | 60 | |||||||||||
弹簧范围KPa | 气关式：20~100，40~200，20~60；气开式：20~100，40~200，80~240，60~100 | |||||||||||||||
流量特性 | 直线；等百分比 | |||||||||||||||
可调比 | R=50：1 | |||||||||||||||
公称压力Mpa | 1.6、4.0、6.4 | |||||||||||||||
上阀盖型式 | 普通式（常温型）； 热片式（中温型） | |||||||||||||||
介质温度℃ | -40~250（常温型）；-40~450（中温型） | |||||||||||||||
法兰标准 | JB79-59,密封面形式:PN16为光滑式;PN40、64为凹式 | |||||||||||||||
| 公称通径mm | DN15-DN300 | |||
| 材料代号 | C（WCB） | P（304） | R（316） | |
| 主要 零件 | 阀体、阀盖 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 阀芯、阀座 | 1Cr18Ni9Ti（304 | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 填料 | V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管 | |||
| 垫片 | 增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片 | |||
| 上下膜盖 | A3钢板冲压 | |||
| 波纹膜片 | 丁晴橡胶夹增强涤沦织物 | |||
| 弹簧 | 60Si2Mn | |||
| 推杆、衬套 | 2Cr13 | |||
| 轴套 | 聚氨酯（用于反作用） | |||
| 适用工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 |
| 常温型 | -30～+250 F4：≤200℃ | -40～+250 F4：≤200℃ | -40～+250℃ F4：≤200℃ | |
| 高温型 | -30～+450℃ | -40～+550℃ | -40～+550℃ | |
| 低温型 | -40～-60℃、 -60～-100℃ | |||
| 项目 | 指标值 | 项目 | 指标值 | ||||
| 基本误差% | 不带定位器 | ±5.0 | 始 终 点 偏 差 % | 气关 | 不带定位器 | 始点 | ±5.0 |
| 带定位器 | ±1.0 | 终点 | ±2.5 | ||||
| 回差% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带定位器 | ≤1.0 | 气开 | 不带定位器 | 始点 | ±2.5 | ||
| 终点 | ±5.0 | ||||||
| 死区% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带定位器 | ≤0.4 | 允许泄漏量L/h | 1×10-4×阀额定容量 | ||||
| 额定行程偏差% | ±2.5 | ||||||
注：本产品执行GB/T4213-92国家标准。
